Каталог / Транспортирующие системы / ГРАНУЛЯТОР СТЕКЛОМАССЫ

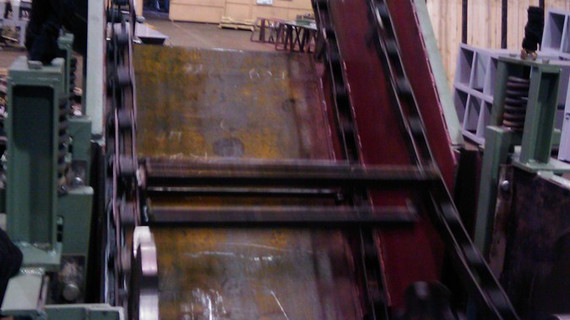

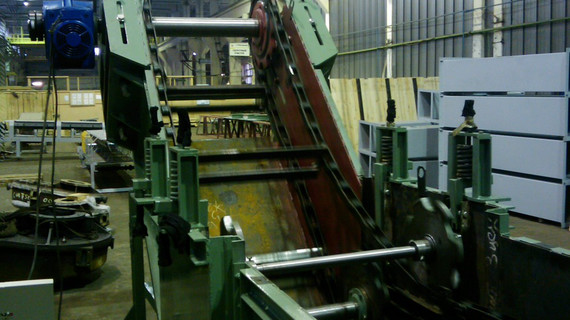

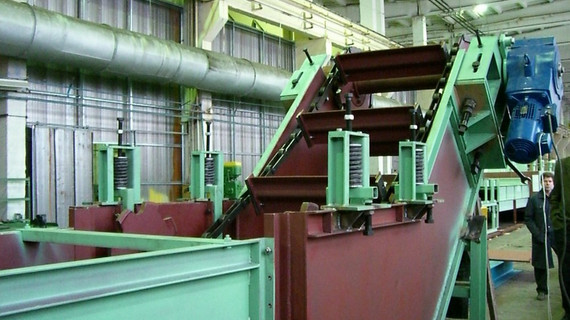

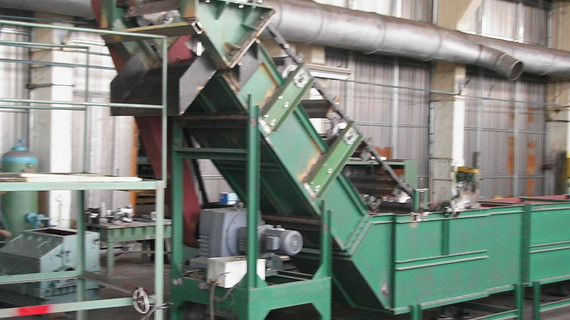

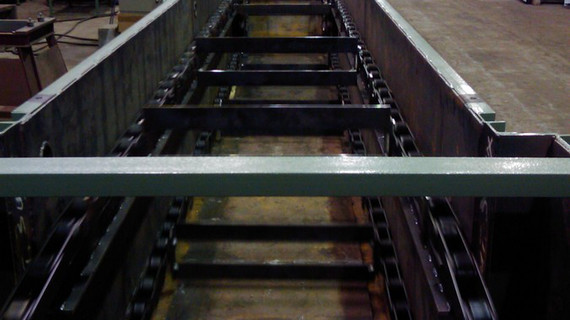

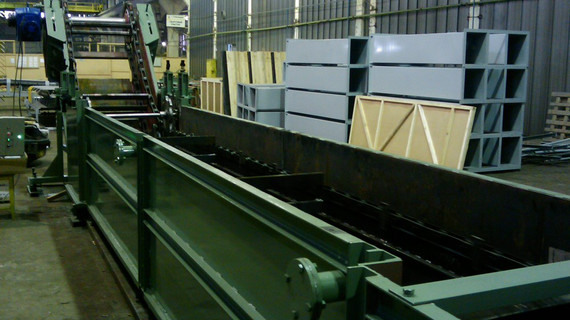

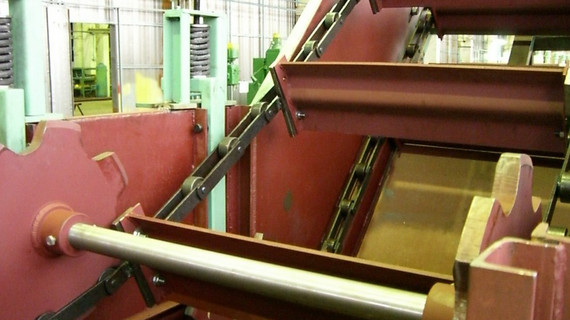

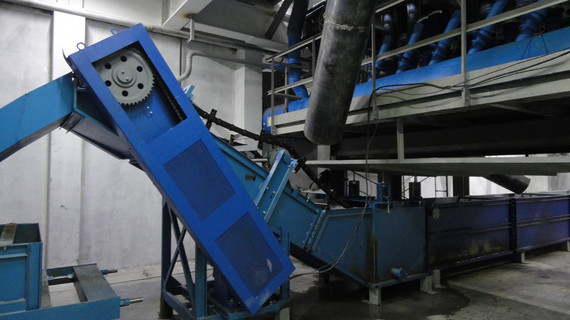

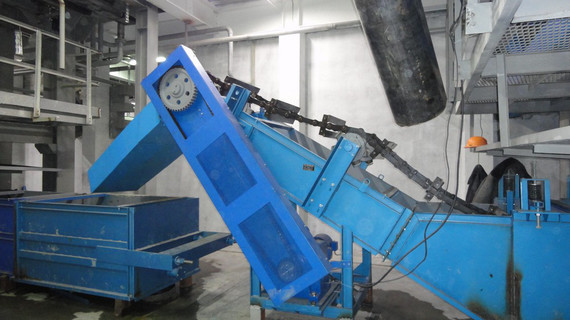

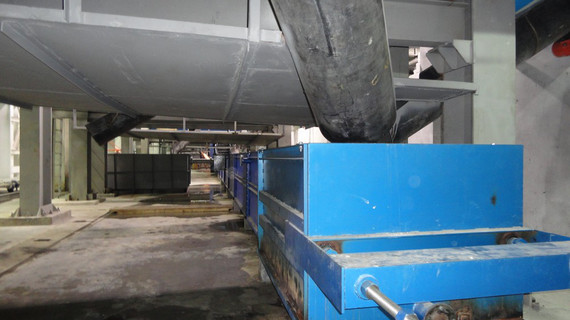

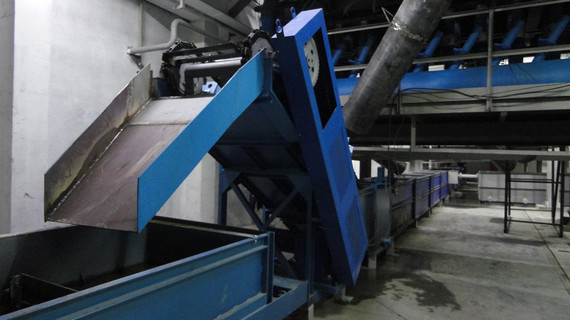

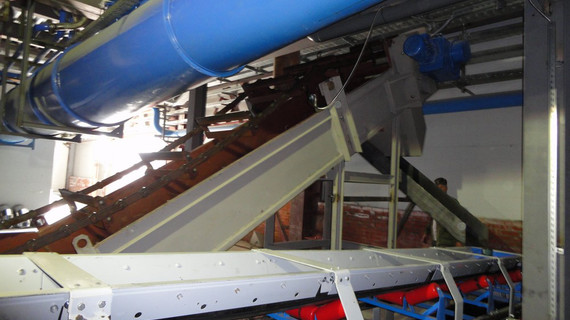

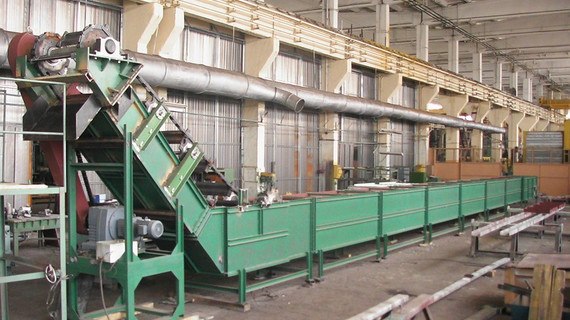

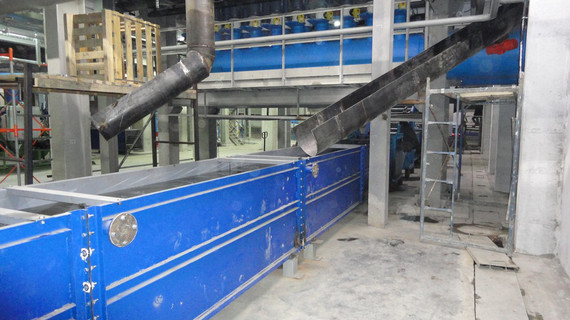

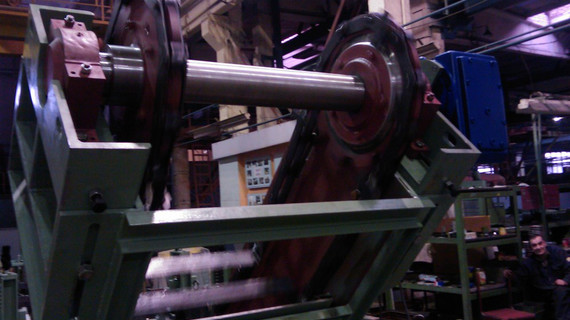

ГРАНУЛЯТОР СТЕКЛОМАССЫ

Основные технические характеристики

Наименование показателя

Значение показателя

1.Тип гранулятора

скребковый

2. Ширина емкости. мм

900

3. Ширина скребка, мм

850

4. Тип привода

электромеханический

5.Номинальная производительность. т/час

15

6.Линейная скорость движения  скребков. м/мин

4,5

7. Передаточное отношение цепной передачи

2

8. Тип тяговой цепи

пластинчатая катковая

М-112-3-160 ГОСТ 588-81

9. Приводная цепь

ролико-втулочная

2ПР-31,75

10. Характеристика привода:

  • мотор-редуктор (NORD, Германия),
  • мощность, кВт
  • скорость вращения выходного вала, об/мин



SK93/42-132М4

5,5

6

11. Характеристика питающей сети

  • номинальное напряжение, В
  • номинальная частота, Гц



220/380

50

12.Объем водяной ванны. м.куб

16

13. Расход воды с T=20ºС при циркуляции, м.куб/ч

18

14. Повышение износоустойчивости

футеровка дна сталью RAEX

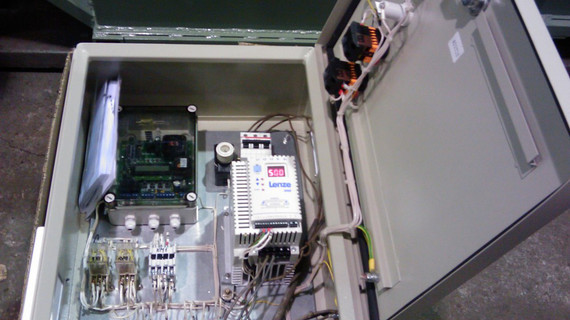

15.Степень автоматизации работы

система контроля движения цепи, предохранительная моментная муфта

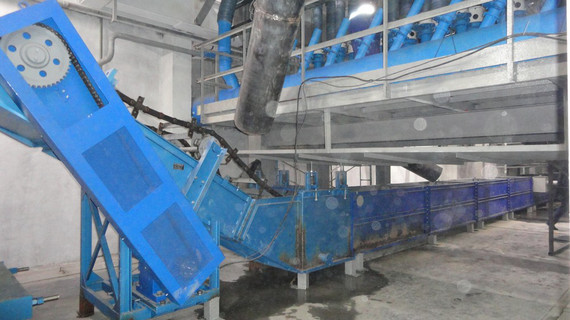

* Гранулятор выполняется двух уровневым: обратная ветвь цепи-верхний уровень, прямая ветвь-нижняя для удаления стекломассы. Дно верхнего уровня   должно иметь возможность размонтирования методом удаления монтажного шва.

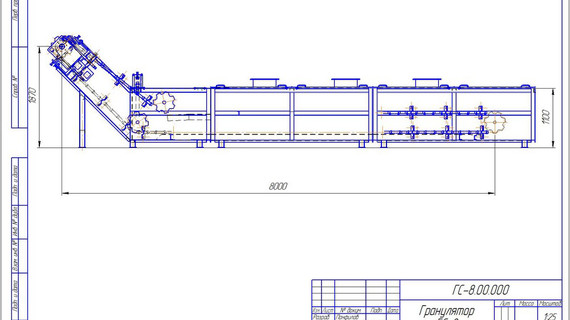

Описание гранулятора типа ГС

Введение

Настоящее руководство по эксплуатации содержит описание устройства гранулятора стекломассы скребкового(далее – гранулятор) и принципа его действия, технические характеристики и сведения, необходимые для его монтажа, правильной эксплуатации, порядок и правила технического обслуживания.

1. Описание и работа изделия

1.1.Назначение изделия.

1.1.1 Гранулятор стекломассы скребковый предназначен для преобразования стекломассы, поступающей из стекловаренной печи и стеклоформующей машины, в гранулы и перемещения их в горизонтально-наклонном направлении для удаления в цехах стекольных производств.

1.1.2 Гранулятор может изготавливаться в модификациях по длине и производительности.

1.1.3. Настоящее руководство является документом, удостоверяющим гарантированные предприятием-изготовителем основные параметры и характеристики изделия.

1.1.4 Сокращенное наименование - гранулятор ГС.

1.1.5 Область применения – в технологических линиях по подготовке шихты в стекольных производствах.

1.1.6 Гранулятор ГС изготавливается в климатическом исполнении УХЛ категории размещения 4 ГОСТ 15150-69.

1.2 Технические характеристики

1.2.1 Основные технические характеристики гранулятора ГС приведены в таблице 1.

Таблица 1



Наименование показателя

Типовые значения

ГС

1. Ширина транспортирующего органа (скребка), мм

850

2. Длина по горизонтали по осям приводного и натяжного валов, м

мин – 7метров,

макс. – 40метров

3. Тип привода

электромеханический

4. Регулировка скорости привода

а) не предусматривается (типовое)

б) с помощью преобразователя частоты (по заказу)

5. Номинальная производительность, т/час

20( при V=0,01м./мин)*

6. Угол наклона секции гранулятора, град

45

7. Наибольшая линейная скорость движения скребков, м/с

0,2

8. Передаточное отношение цепной передачи

2

9. Объем воды, заполняющей  гранулятор (L=7m), м3*

5

10. Расход воды с t=20°С при циркуляции (L=7m), м3/час





11,5

11. Цепь тяговая пластинчатая катковая

  • тип,
  • приводная



М-112 –3-160 ГОСТ 588-81

2ПР-31,75-177 ГОСТ 13568-97

12. Характеристика привода: (для L=40м)*

  • мотор-редуктор,
  • мощность, кВт,
  • частота вращения, об/мин



R147R87DV132S4

5,5

4

13. Характеристика питающей электросети

  • номинальное напряжение,  В
  • номинальная частота тока, Гц



220/380

50

15. Габаритные размеры, мм**

  • ширина
  • высота,
  • длина



1470

1360

мин. – 7метров,

макс. – 40метров

16. Масса 1 секции (без воды), кг, не более

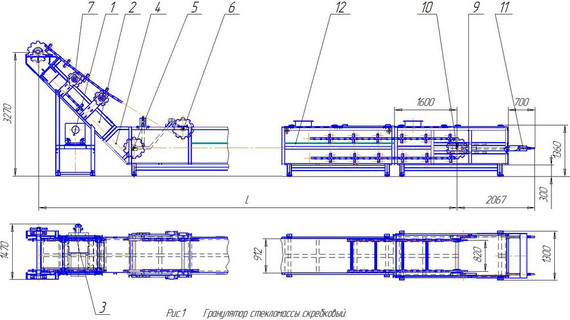

1400 ( 3метра)

         *Параметр зависит от производительности.

         **Параметр зависит от длины
