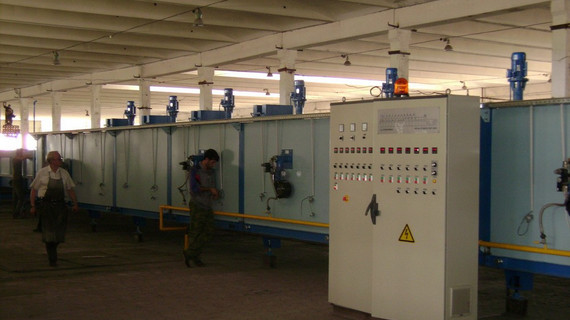

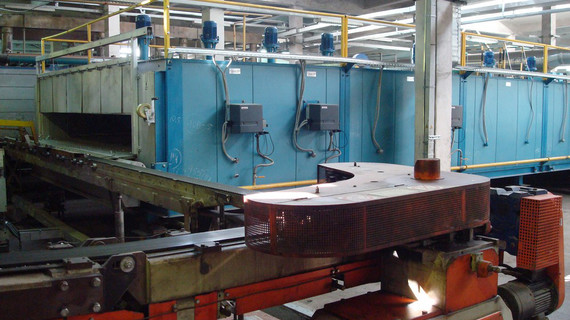

Печи предназначены для отжига стеклянной тары, сортовой посуды, стеклоблоков и других штучных изделий и применяются в различных технологических линиях для выработки изделий из стекла.
Печи отжига моделей ПКГ 1323 являются представителями типоразмерного ряда печей отжига прямого нагрева (ширина рабочего пространства от 800мм до 4500мм) и изготавливаются в следующих примерных модификациях:
и так далее.
Производство печей серийное. Печи изготовляются в климатическом исполнении УХЛ, категории размещения 4 по ГОСТ 15150-69.
Пример обозначения печи при заказе: Печь отжига модели ПКГ 2623 ТУ 5171-007-00242298-2001.
По требованию заказчика печи могут компоноваться дополнительными секциями или печи могут быть составлены из меньшего количества секций, соответственно технические характеристики будут отличаться от установленных в технических условиях.
2.1 Печи отжига должны соответствовать требованиям технических условий ТУ 5171-007-00242298-2001 и комплекту конструкторской документации.
2.2 Основные параметры и размеры.
2.2.1 Основные параметры и размеры печей должны соответствовать указанным в таблице 1.
Таблица 1
|
Наименование показателя |
Норма для модели |
|
ПКГ 1323 |
ПКГ 2623 |
|
|
1 |
2 |
3 |
|
1. Производительность при отжиге бутылок вместимостью 0,5 л и массой 0,46кг, (с учетом коэффициента выхода годных), не менее шт./ч кг/ч |
8300 3820 |
1100 5050 |
|
2. Качество отжига |
по ГОСТ 10117.1-2001 |
|
|
3. Коэффициент выхода годной (по отжигу) продукции, не менее |
0,98 |
|
|
4. Коэффициент автоматизации, не менее |
1 |
|
|
5. Характеристика питающей электросети:
2) Частота тока, Гц |
220-33+22/380-57+38 50±1 |
|
|
6. Характеристика потребляемого топлива: 1) природный газ 2) давление кПа (кгс/см2), не более |
ГОСТ 5542-88 29,4 (0,3) |
|
|
7 Установленная мощность электродвигателей, кВт |
14,8 |
14,8 |
|
8. Расход, не более: 1) электроэнергии, кВт·ч/кг за 1 ч 2) природного газа, на одну горелку м3 /ч |
14,8 11 |
14,8 5 |
|
9. Размеры рабочего пространства, мм:
|
1864±3,5 417±2,0 15750±50** |
2670±3,5 417±2,0 15750±50 |
|

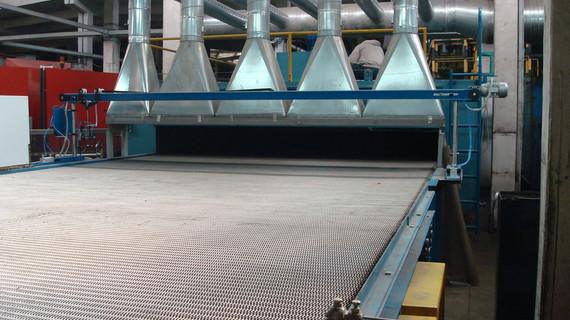

10.Ширина транспортирующей сетки, мм |
1800±2,5 |
2600±2,5 |
|
11Скорость перемещения транспортирующей сетки, м/мин, в пределах |
0,07 до 0,3 |
0,2 до 0,5 |
|
12. Максимальная температура печи, К (С°) |
873 (600) |
|
|
13. Количество горелок, шт. |
6 |
10 |
|
14. Количество вентиляторов, шт.:
2) охлаждения |
8 6 |
8 6 |
|
15.Минимальная высота рабочей ветви конвейера от уровня пола, мм |
900 |
|
|

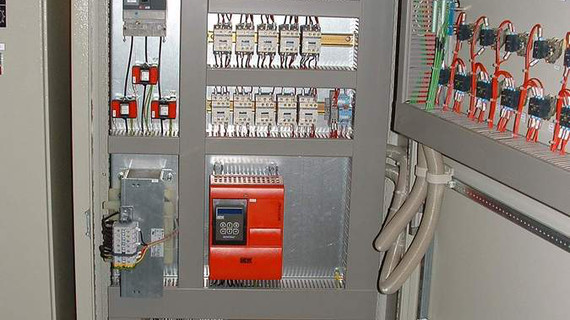

16.Регулирование скорости транспортирующей сетки |
Бесступенчатое посредством регулируемого привода |
|
|
17. Количество зон автоматического регулирования температуры, шт. |
8 |
8 |
|
18. Количество мест контроля температуры |
14 |
14 |
|

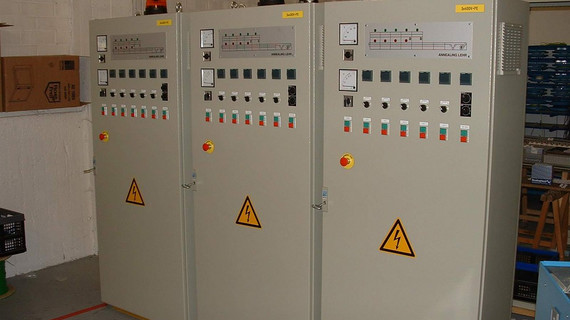

19. Габаритные размеры (без шкафов управления), мм, не более:
3) длина |
2350 3200 24000 |
3540 3200 24000 |
|
20. Занимаемая площадь (без шкафов управления), м2, не более |
76,8 |
85,0 |
|
21. Масса, кг, не более: 1) металлоконструкций 2) футеровочных материалов 3) общая |
16679 4042 20721 |
22700 5020 27720 |
